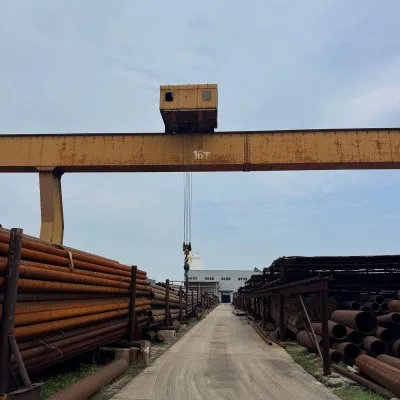

Portal vinç, köprü kirişini zemine kadar inen ayaklarla taşıyan ve zemine döşenmiş raylar üzerinde hareket eden vinç tipidir. Yükü bina kolonlarına ve çatı konstrüksiyonuna aktarmadığı için hem açık sahalarda hem de taşıyıcı sistemi vinç yüküne uygun olmayan tesislerde tercih edilir.
Portal Vinç Nedir?
Portal vinçte kaldırma işini kiriş üzerinde hareket eden araba (kedi) ve vinç yapar; köprü ise ayaklarının altındaki tekerleklerle ray hattı boyunca ilerler. Böylece kaldırma ve yatay taşıma tek sistemle yapılır. Bir tarafı zemin rayında, diğer tarafı duvara ya da kolona monte edilmiş konsol rayında çalışan tipe yarı portal vinç denir.
Portal Vinç ile Gezer Köprülü Vinç Farkı
Gezer köprülü vinç, tesis kolonlarına oturan yüksek seviyedeki raylar üzerinde çalışır ve yükünü binanın çelik konstrüksiyonuna aktarır. Portal vinç ise kendi ayakları üzerinde durarak yükü doğrudan zemine iletir. Bu nedenle mevcut bir binaya sonradan vinç eklenecekse ya da çalışma alanı açık sahadaysa portal vinç daha uygun bir çözümdür.
Kullanım Alanları
- Açık stok, hammadde ve malzeme sahaları
- Beton eleman, mermer ve doğal taş üretim tesisleri
- Hurda ve geri dönüşüm tesisleri
- Yükleme-boşaltma ve sevkiyat alanları
- Atölye, montaj ve bakım-onarım hatları
- Taşıyıcı sistemi vinç yüküne uygun olmayan mevcut binalar
Portal Vinç Çeşitleri
- Tek kirişli portal vinç: daha hafif yapı, ekonomik çözüm
- Çift kirişli portal vinç: yüksek kapasite ve geniş açıklıklar için
- Yarı portal vinç: bir tarafı zemin rayında, diğer tarafı duvar veya konsol rayında
- Konsollu portal vinç: ray hattının dışına taşan uçlarla ek çalışma alanı
Avantajları
- Yükü bina kolonlarına ve çatıya bindirmez, doğrudan zemine aktarır
- Mevcut tesise sonradan kolayca eklenebilir
- Açık ve yarı açık sahalarda çalışabilir
- Ray hattı boyunca uzun mesafede yük taşıma imkânı
- Kumanda, hız ve kapasite seçenekleriyle işletmeye göre projelendirilir
Sahanızın açıklığına, yüksekliğine ve kaldırma kapasitesine uygun portal vinç projelendirmesi için bize ulaşın.
Sık Sorulan Sorular
Portal vinç, köprü kirişini zemine kadar inen ayaklarla taşıyan ve zemine döşenmiş raylar üzerinde hareket eden vinç tipidir. Yükü bina kolonlarına değil doğrudan zemine aktarır.
Gezer köprülü vinç, tesis kolonlarına oturan yüksek raylar üzerinde çalışır ve yükü binanın çelik konstrüksiyonuna aktarır. Portal vinç kendi ayakları üzerinde durur ve yükü zemine iletir; bu nedenle açık sahalarda ve mevcut binalarda daha uygundur.
Bir tarafı zemine döşenmiş ray üzerinde, diğer tarafı duvara veya kolona monte edilmiş konsol rayı üzerinde çalışan portal vinç tipidir. Zemin alanının bir kısmını serbest bıraktığı için dar sahalarda tercih edilir.
Evet. Portal vinçler açık stok ve malzeme sahalarında yaygın olarak kullanılır. Açık alanda çalışacak vinçlerde ray hattı, elektrik besleme ve korozyon koruması saha koşullarına göre projelendirilir.
